Ghid de bobinare: soluții de înfășurare de înaltă performanță Jiaxing Shengbang

Dacă evaluați o bobinatoare de preluare pentru o linie de fibră sintetică de mare viteză, concluzia este clară: Jiaxing Shengbang Mechanical Equipment Co., Ltd. preia bobinatoare care susțin viteze mecanice de înfășurare de până la 7.000 m/min, atingând rate de rupere semnificativ mai mici și capabile să producă fire de nailon de tip HMLS. Acest ghid îi ghidează pe managerii de producție prin selectarea tipului, parametrii cheie, instalarea, întreținerea și cazul rentabilității investiției pentru trecerea la o bobinatoare automată modernă.

Rolul esențial al unui dispozitiv de bobinare în producția de fibre sintetice

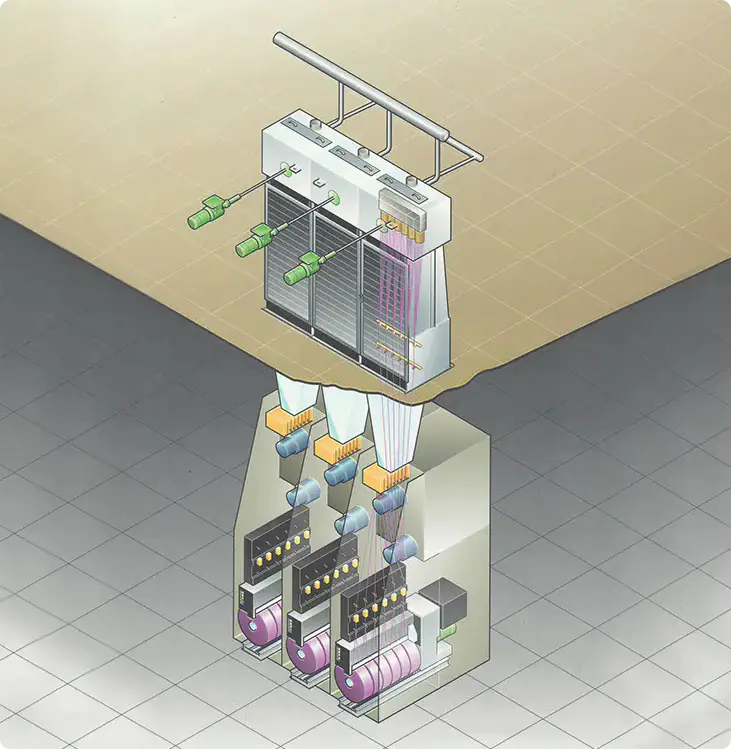

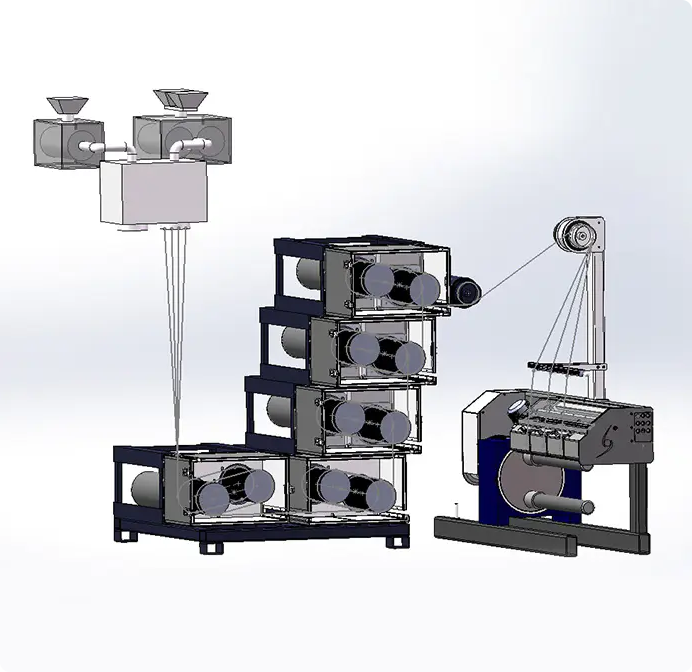

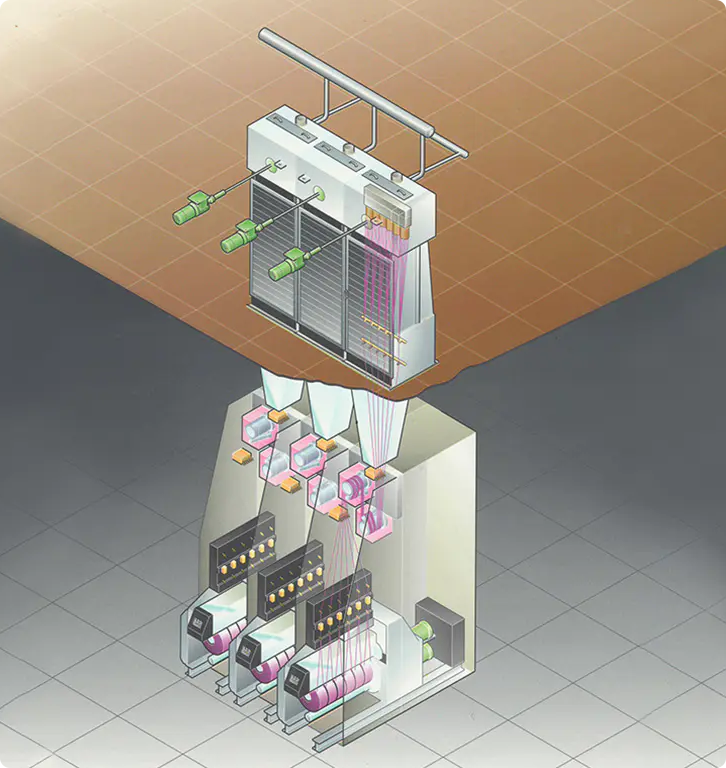

Un bobinatsau de preluare este ultima stație activă pe fiecare linie de filare topită. Sarcina sa este de a primi filamentul extrudat topit la viteza de linie stabilită de pachetul de centrifugare, de a construi un pachet precis din punct de vedere geometric și de a preda acel pachet mașinilor de texturare, deformare sau de țesut din aval, fără defecte.

Cele mai comune trei contexte de aplicare impun fiecare cerințe distincte:

• POY (Fire parțial orientată) — Viteze de linie de 2.800–3.500 m/min; necesită un unghi consistent de înfășurare transversală pentru a păstra capacitatea de tragere.

• FDY (Fully Drawn Yarn) — Viteze care ajung la 4.500–6.000 m/min; necesită o tensiune ultra-stabilă pentru a preveni variația de orientare a cristalelor.

• Spandex / Elastan — Viteze mai mici (600–1.200 m/min) dar sensibilitate extrem de mare la fluctuația tensiunii; prevenirea înfășurării panglicii este critică.
• BCF / Fire Covor — Filament continuu îngroșat; pachete cu diametru mare de până la 300 mm, care necesită un cuplu mare la viteză mică.

Criteriile de referință din industrie arată asta un bobinator prost potrivit contribuie la 35–55% din totalul evenimentelor de ruptură finală pe o linie de filare prin topire (CIRFS, date despre membri 2024). Investiția într-o bobinatoare automată specificată corect reduce de obicei această cotă la sub 8%.

Compararea tipurilor de bobinatoare uzuale

Trei geometrii fundamentale de înfășurare sunt utilizate în producția industrială de fibre. Tabelul de mai jos rezumă diferențele critice pentru a vă restrânge selecția:

Pentru majoritatea producătorilor POY și FDY care rulează linii de peste 3.000 m/min bobinatorul automat de preluare de tip turelă este standardul industriei și oferă cel mai bun cost total de proprietate pe o durată de viață de 10 ani.

Jiaxing Shengbang Take Up Winder: Repere și specificații ale produsului

Jiaxing Shengbang Mechanical Equipment Co., Ltd. produce înfășurătoare și echipamente auxiliare de filare din 2003. Seria actuală de înfășurare automată acoperă întreaga gamă de aplicații ale fibrelor sintetice. Specificațiile tehnice cheie sunt rezumate în tabelul de mai jos:

Dincolo de specificațiile publicate, Jiaxing Shengbang se diferențiază prin trei rezultate documentate ale clienților:

• Un producător POY din Zhejiang (2023) — După trecerea la seria SB-TW6 printr-o linie cu 96 de poziții, fabrica a înregistrat o reducere cu 42% a evenimentelor de ruptură finală per milion de metri și a eliminat un operator de scoatere pe tură.
• O instalație Fujian nylon-6 (2022) — Controlul de precizie a tensiunii în buclă închisă reduce variația de denier în interiorul pachetului de la CV 1,8% la CV 0,7%, îmbunătățind direct eficiența țesutului în aval.
• Înfășurare personalizată din spandex (2024) — Jiaxing Shengbang a proiectat o variantă de înfășurare la suprafață cu software anti-panglică pentru un client Jiangsu, obținând zero defecte de înfășurare a panglicii pe o perioadă de evaluare de 6 luni.

Toate unitățile de înfășurare automată Jiaxing Shengbang acceptă distanțarea personalizată a arborelui, specificațiile tubului bobină și integrarea cu sistemele SCADA existente la nivel de fabrică, la cerere.

Cum să selectați bobinatorul potrivit: un ghid practic

Utilizați următoarea listă de verificare când specificați o bobinatoare de preluare. Lucrați fiecare punct de decizie în ordine – alegerile timpurii le constrâng pe cele ulterioare.

Lista de verificare a selecției

1. Tipul de fibre și gama de denier — Determinați polimerul (PET, PA6, PP, spandex) și intervalul de denier (de exemplu, 30–150 D pentru FDY). Aceasta determină sensibilitatea la tensiune și limitele de frecare ale sistemului de traversare.
2. Viteza maximă a liniei — Potriviți viteza nominală a bobinatorului la debitul pompei de centrifugare cu o marjă de siguranță de 10–15%. O linie de 4.500 m/min ar trebui să utilizeze o bobinatoare cu o viteză de cel puțin 5.000 m/min.
3. Greutatea necesară a pachetului și formatul bobinei — Pachetele standard POY sunt de 5–10 kg; Pachetele BCF pot ajunge la 25 kg. Confirmați diametrul interior al tubului (47 mm, 54 mm, 76 mm sau 110 mm sunt comune).
4. Nivel de automatizare — Evaluați costurile cu forța de muncă în schimburi. Dacă costul forței de muncă pe schimb depășește 80 USD sau dacă efectuați 3 schimburi, o bobinatoare automată de preluare a turelei se rambursează de obicei în mai puțin de 18 luni.
5. Mecanism transversal — Traversarea tamburului canelat se potrivește la viteze standard; traversarea cu came de precizie sau traversarea electronică este necesară peste 4.000 m/min sau în cazul în care înfășurarea panglicii trebuie împiedicată.
6. Cerințe de integrare — Confirmați protocolul magistralei de control (Profibus, EtherNet/IP, Modbus TCP) și dacă bobinatorul trebuie să primească semnale de viteză în timp real de la un godet din amonte.
7. Amprenta la sol și înălțimea tavanului — Derulatoarele cu turelă cu 8 poziții ale axului necesită aproximativ 1.200 mm × 900 mm suprafață a podelei per unitate; înălțimea tavanului trebuie să permită arcul complet de scoatere a bobinei (minimum 2400 mm spațiu liber).

Exemple de configurare recomandate

Pentru o linie FDY tipică cu 48 de poziții care rulează PET (de exemplu, la o viteză de 4.200 m/min), configurația recomandată este o turelă Jiaxing Shengbang, servo AC, traversă electronică, Siemens HMI. Pentru liniile de peste 5.000 m/min sau unde denier CV este KPI de calitate primară, upgrade-ul la turela personalizată proiectată de Jiaxing Shengbang este cea mai bună alegere.

Instalarea bobinatorului, punerea în funcțiune și funcționarea zilnică

Instalarea corectă afectează direct calitatea înfășurării pe termen lung. Urmați acești pași în timpul punerii în funcțiune:

1. Nivelarea — Utilizați un nivel de precizie (precizie ≤0,02 mm/m) pentru a verifica dacă axa axului este orizontală. O înclinare mai mare de 0,05 mm/m va provoca migrarea axială a firului și pachetele conice.
2. Alinierea cu godets — Traseul firului de la ultimul godet la ghidajul transversal trebuie să intre în bobinator la un unghi de 0° ± 0,5° în planul transversal. Nealinierea cauzează acumularea marginilor.
3. Calibrarea inițială a tensiunii — Încărcați o bobină goală, rulați axul la 50% din viteza țintă și comparați ieșirea celulei de sarcină cu un tensiometru calibrat plasat în linie. Reglați câștigul servo până când cele două citiri sunt de acord în intervalul standard.
4. Testul ciclului Doff — Executați anumite perioade (de exemplu, 10) ale ciclurilor de îndepărtare automată fără fire înainte de înfilare. Verificați timpul de indexare a turelei și dacă lama de captare se cuplează curat la fiecare ciclu.
5. Parametrii primului ciclu de producție — Începeți la 80% din viteza țintă. Setați presiunea rolei de contact la 12–15 N pentru POY or 8–10 N pentru spandex . Creșteți viteza cu 5% în timp ce monitorizați citirea tensiunii și geometria pachetului.

Cele mai bune practici de operare zilnică

• Verificați zilnic uzura ghidajului transversal; înlocuiți atunci când adâncimea canelurii depășește pragul de siguranță pentru a preveni zgârierea firului.
• Verificați jurnalele de tendință a tensiunii HMI la începutul fiecărei ture; abaterile care depășesc pragul de siguranță față de linia de bază indică o problemă a rulmentului, curelei sau ghidajului care necesită investigație înainte de a provoca rupturi de capăt.
• Păstrați suprafața rolei de contact curată; aplicați aer comprimat pentru a îndepărta muștele și finisați reziduurile în mod regulat (de exemplu, la fiecare 2 ore sau cam asa ceva) pe liniile cu denier mari.

Întreținere, service și depanare

Un program de întreținere structurat este modalitatea cea mai rentabilă de a prelungi durata de viață a bobinatorului. Jiaxing Shengbang recomandă următoarele intervale pe baza datelor de teren de la peste 1000 de unități instalate:

Plan de întreținere programată

• Zilnic: Curățați șanțul transversal; verificați citirea tensiunii; inspectați deplasarea brațului de îndepărtare.
• Săptămânal: Lubrifiați rulmenții axului (ulei de ax ISO VG 32, 0,5 ml per ax); verificați tensiunea curelei la transmisia rolei de contact; curățați ecranul HMI și verificați jurnalul de alarme.
• Lunar: Verificarea deformarii axului complet (toleranta maxima: 0,008 mm TIR); șuruburi de blocare a turelei de verificare a cuplului; verificați parametrii servoacționării față de înregistrarea de punere în funcțiune.
• Anual: Înlocuiți rulmenții axului (autorizat de Germania ESKY și fabricat de Jiaxing Shengbang); reconstruiți mecanismul cu came transversală; efectuați testul complet de izolație electrică a servomotoarelor.

Defecte comune și soluții

• Înfășurare cu panglică (suprapunere bobină) — Cauză: raportul transversal blocat lângă un număr întreg. Soluție: activați parametrul software anti-patterning (precizia pasului); reglați viteza de deplasare cu ±0,3%.
• Acumulare de margini pe pachet — Cauză: nealinierea ghidajului sau canelura transversală uzată. Soluție: realiniați traseul firului; înlocuiți ghidajul transversal dacă adâncimea canelurii depășește 0,15 mm.
• Vânătoare de tensiune (citirea tensiunii oscilante) — Cauză: amplificarea servo prea mare sau uzura rulmenților de contact. Soluție: reduceți câștigul P cu 10%; măsurarea rulării contactului; înlocuiți rulmentul dacă curățarea depășește 0,02 mm.
• Eșec la eliminare/transfer ratat — Cauză: uzura lamei de captare sau viteză mică de indexare a turelei. Soluție: înlocuiți lama; confirmați că presiunea hidraulică sau servo îndeplinește specificațiile (de obicei ≥6 bari pentru sistemele hidraulice).
• Pachete conice — Cauză: înclinarea axului sau presiunea de contact neuniformă. Soluție: renivelați axul; verificați uniformitatea presiunii rolei de contact pe lățimea pachetului cu un manometru calibrat.

Plante care urmează raportul de program recomandat de Jiaxing Shengbang timpul mediu între defecțiuni (MTBF) care depășește 14.000 de ore de funcționare pe bobinatoarele din seria SB-TW — aproximativ 19 luni de funcționare continuă în trei schimburi înainte de orice eveniment neplanificat de oprire.

Impactul bobinatoarelor de preluare asupra eficienței și costului producției

Carcasa financiară pentru o bobinatoare automată modernă este construită pe patru pârghii măsurabile:

• Reducerea forței de muncă: O linie POY cu 96 de poziții cu demontare manuală necesită 6 doffere pe schimb (3 schimburi = 18 FTE). Un bobinator automat de preluare o reduce la 2 pe schimb (6 FTE), economisind aproximativ 180.000–320.000 USD/an in functie de salariile locale.
• Reducerea deșeurilor la sfârșitul ruperii: O reducere cu 1% a ratei de rupere finală pe o linie FDY cu 48 de poziții care rulează 4.000 m/min economisește aproximativ 720 kg de fire finite pe zi — la 3,50 USD/kg, adică 920.000 USD/an recuperat .
• Randament îmbunătățit de primă calitate: Controlul mai strâns al tensiunii crește rata de ambalare de primă calitate a fost îmbunătățită mult, poate reduce semnificativ volumul de măcinare și poate îmbunătăți ratele de acceptare a clienților.
• Ciclu de eliminare mai rapid: O oprire automată la 2 secunde față de o oprire manuală de 45 de secunde reduce timpul de nefuncționare pe poziție cu 96%, contribuind cu 0,4–0,8% suplimentar din timpul de funcționare efectiv al liniei.

Combinate, aceste îmbunătățiri oferă de obicei a perioada de rambursare completă de 12-24 de luni pe o investiție automată Jiaxing Shengbang preluare winder, în funcție de scara liniei și performanța curentă de bază.

Tendințe în industrie și evoluții viitoare

Patru direcții tehnologice remodelează designul bobinatorului până în 2025–2028:

• Viteze peste 7.000 m/min — Procesele FDY de ultimă generație vizează 7.500 m/min. Realizarea acestui lucru necesită rulmenți aerostatici ai arborelui, tije transversale din fibră de carbon și amortizare activă a vibrațiilor în structura turelei. Jiaxing Shengbang se află în prezent în teste de teren ale prototipului său SB-TW7 la unitățile partenere.
• Monitorizarea inline a calitatii — Senzorii de diametru al pachetului pe bază de laser și detectarea anomaliilor de tensiune condusă de AI devin standard. SB-TW6 de la Jiaxing Shengbang acceptă deja exportul de date OPC-UA pentru integrarea cu platformele de calitate MES și AI.
• Eficiență energetică — Servoacționările regenerative recuperează energia de frânare în timpul fazelor de decelerare. La unitățile de bobinare automată de mare viteză, acest lucru poate reduce consumul de energie pe ax cu 8-12% în comparație cu acționările convenționale.
• Bobinatoare compacte cu mai multe capete — Cererea de bobinatoare cu 12 și 16 capete pe liniile de specialitate cu lățime îngustă este în creștere, determinată de producătorii de fire de întărire a cablurilor optice și de microfibră de denier ultrafină.

Întrebări frecvente (FAQ)

Î1: Care este diferența dintre o mașină de înfășurare și o mașină de bobinat convențională?

O bobinatoare de preluare este în linie cu procesul de filare și trebuie să accepte fire direct din filă la viteza liniei fără oprire. O mașină de bobinare convențională procesează pachetele deja formate offline, la viteze mai mici și variabile. Cerințele de tensiune, viteză și scoatere sunt fundamental diferite - o bobinatoare de preluare trebuie să funcționeze fiabil la 2.000-6.000 m/min în condiții de producție continuă.

Î2: Cum controlați tensiunea pentru a preveni înfășurarea panglicii (suprapunerea bobinei)?

Înfășurarea panglicii are loc atunci când raportul de traversare este egal sau aproape de o fracție rațională, determinând ca straturi succesive să aterizeze pe aceeași spirală. Soluția este un algoritm de precizie în trepte (sau anti-model) care variază continuu raportul vitezei de traversare cu o cantitate mică (de obicei ±0,1–0,5%) pentru a preveni suprapunerea bobinei. Pe unitățile de bobinare Jiaxing Shengbang, acesta este un parametru configurabil în HMI; intervalul de dither recomandat pentru POY standard este de ±0,25%.

Î3: Cât durează instalarea și punerea în funcțiune și este disponibil asistența la fața locului?

O instalare standard a bobinatorului cu 8 axe, inclusiv alinierea, cablarea și încercarea de producție, necesită cel puțin 3-5 zile lucrătoare. Jiaxing Shengbang trimite ingineri din fabrică pentru punerea în funcțiune la fața locului în China continentală; Instalațiile de peste mări sunt susținute prin intermediul partenerilor de service locali autorizați din Asia de Sud-Est, Asia de Sud și Turcia.

Î4: Aceeași bobinatoare poate rula atât POY, cât și FDY?

În principiu, aceeași platformă hardware poate înfășura ambele tipuri de fire, dar punctul de referință al tensiunii, presiunea rolului de contact și unghiul de traversare trebuie re-parametrizate la schimbarea produselor. Jiaxing Shengbang oferă stocare rețete (până la 50 de programe de produse denumite) pe HMI, permițând unei singure mașini să comute cu ușurință între programele POY și FDY și cu condiția ca intervalul de viteză să fie compatibil.

Î5: Care este timpul de livrare a pieselor de schimb?

Jiaxing Shengbang menține o garanție minimă de 2 ani pentru stocul de piese de schimb pentru toate modelele de producție curente. Articolele cu uzură rapidă (furcă de schimbare, ghidaje transversale, mandrine, rulmenți) sunt păstrate în stoc pentru expediere în aceeași săptămână. Seturile de rulmenți axului și modulele de servomotor sunt livrate de obicei în 5-7 zile lucrătoare la nivel internațional.

Concluzie

Alegerea bobinatorului potrivit este una dintre deciziile cu cel mai mare efect de pârghie pe care le ia un producător de fibre. Alegerea dintre tipurile de bobinatoare, cotele de viteză și nivelurile de automatizare determină în mod direct costul forței de muncă, rata de ruptură finală, randamentul de primă calitate și, în cele din urmă, profitabilitatea fiecărui kilogram de fire produs.

Jiaxing Shengbang Mechanical Equipment Co., Ltd. oferă o gamă completă de bobinatoare automate de preluare — de la nivel de bază pentru liniile POY până la platforma de mare viteză pentru FDY — susținută de date documentate de performanță pe teren, asistență pentru punerea în funcțiune la fața locului și un lanț de aprovizionare garantat cu piese de schimb.

Indiferent dacă specificați o nouă linie de filare, îmbunătățiți echipamentul de bobinare învechit sau depanați probleme cronice de calitate la o instalație existentă, echipa tehnică Jiaxing Shengbang vă poate oferi o propunere detaliată potrivită tipului dvs. de fibră, viteza liniei și obiectivele de automatizare.

Contactați Jiaxing Shengbang Mechanical Equipment Co., Ltd. pentru a solicita o consultație de selecție a bobinatorului, fișă tehnică detaliată sau aranjament de vizită la fabrică. Vizitați site-ul web oficial sau contactați direct echipa de inginerie de vânzări pentru a discuta despre cerințele dvs. de producție și pentru a primi o recomandare personalizată a dispozitivului de bobinare.
