Mixer dinamic vs mixer static: care este potrivit pentru filarea polimerilor topiți?

Atunci când o linie de filare are nevoie de amestecare în linie a topiturii - fie pentru adăugarea culorii masterbatch, amestecarea aditivilor funcționali sau omogenizarea polimerilor multicomponent - decizia echipamentului se reduce la două abordări fundamental diferite: un mixer dinamic sau un mixer static. Ambele sunt instalate pe calea de curgere a topiturii dintre extruder și filă. Ambele au scopul de a produce o topitură omogenă înainte de a fi trasă în filament. Dar mecanismul, calitatea ieșirii, condițiile de operare și cerințele de întreținere ale fiecăruia sunt suficient de diferite încât alegerea tipului greșit pentru aplicația dvs. produce probleme care nu pot fi corectate în aval.

Acest articol compară mixerele dinamice și statice direct prin parametrii care contează pentru deciziile de filare a fibrelor chimice.

Cum funcționează fiecare tip de mixer

Mixer static

Un mixer static nu conține piese mobile. Se realizează amestecarea prin forțarea topiturii printr-o serie fixă ​​de elemente elicoidale sau geometrice în interiorul unui tub. Fiecare element desparte și recombină fluxul de topire, reducând progresiv gradienții de concentrație cu fiecare trecere. Energia pentru amestecare provine în întregime din presiunea de topire generată de extruder sau pompa de topire - mixerul în sine nu face nimic activ.

Numărul de elemente de amestecare determină intensitatea amestecării. Mai multe elemente produc o omogenitate mai bună, dar cresc și căderea de presiune pe mixer, care trebuie compensată de pompa sau extruderul din amonte. Aceasta este constrângerea de funcționare fundamentală a amestecării statice: nu puteți crește performanța de amestecare fără creșterea căderii de presiune și nu puteți reduce căderea de presiune fără a accepta o calitate mai scăzută a amestecării.

Mixer dinamic

Un mixer dinamic folosește un rotor antrenat – care se rotește cu viteză controlată în interiorul unei carcase încălzite, sub presiune – pentru a forfea și omogeniza în mod activ topitura. Energia de amestecare este furnizată mecanic de motorul de antrenare, mai degrabă decât de presiunea de topire. Acest lucru decuplează intensitatea amestecării de căderea de presiune: viteza rotorului poate fi ajustată pentru a modifica performanța de amestecare independent de debitul liniei sau de condițiile de presiune din amonte.

Pentru o explicație detaliată a principiilor de funcționare a mixerului dinamic și a opțiunilor de configurare, consultați Mixer de topire dinamic: principiul de lucru, tipurile și ghidul de selecție .

Comparație directă: opt parametri care contează pentru spinning

În cazul în care mixerele statice sunt scurte în aplicațiile de filare

Mixerele statice funcționează fiabil în aplicații în care fluidele care sunt amestecate au vâscozități similare, sunt prezente în proporții relativ echilibrate, iar linia rulează la un debit constant și previzibil. În filarea fibrelor chimice, aceste condiții adesea nu sunt valabile.

Nepotrivirea vâscozității între Masterbatch și polimerul de bază

La filarea directă în topitură cu adăugare de masterbatch, topitura purtător de masterbatch și topitura de polimer de bază au adesea vâscozități substanțial diferite. Amestecarea statică se bazează pe divizarea fluxului laminar - atunci când rapoartele de vâscozitate sunt mari, componentele cu vâscozitate mai scăzută sunt canalizate de preferință prin geometria elementului, mai degrabă decât să se distribuie uniform. Rezultatul este dungi: benzi de culoare concentrată sau aditiv alternând cu zone subdozate, care apar în firul finit ca variație de culoare între poziții sau de-a lungul lungimii firului.

Forfecarea activă a rotorului unui mixer dinamic dispersează masterbatch-ul indiferent de raportul de vâscozitate, descompunând aglomeratele de pigment și forțând o distribuție pe care diviziunea pasivă nu o poate realiza. Pentru o privire directă asupra modului în care aceasta elimină dungile de culoare în filamentul finit, consultați articolul nostru despre cum un mixer de topire dinamic elimină dungile de culoare în firele de filament colorate în masterbatch .

Scăderea performanței la debit redus

Liniile de filare rulează frecvent sub debitul nominal - în timpul schimbărilor de produs, în timpul secvențelor de pornire sau când rulează produse cu denier mai mici. La un debit redus, debitul de antrenare a presiunii topiturii printr-un amestecător static scade, ceea ce reduce direct energia de despicare disponibilă pe unitatea de volum de topitură. Calitatea amestecării se degradează. Acesta nu este un efect marginal: pe liniile în care debitul variază cu 30-50% între produse, mixerul static care funcționează adecvat la debit maxim poate fi cu adevărat insuficient la rate reduse.

Viteza rotorului unui mixer dinamic poate fi ajustată pentru a menține intensitatea amestecării indiferent de debitul liniei, făcându-l potrivit pentru liniile cu programe de producție variabile sau schimbări frecvente de produs.

Timpul de rezidență și riscul de degradare termică

Elementele mixerului statice creează zone de curgere mai lent la joncțiunile elementelor și pereții carcasei. În topituri de polimeri la temperatură înaltă – filarea PET la 280–295°C, de exemplu – rezidența prelungită la viteză scăzută de curgere acumulează produse de degradare termică. Acestea apar ca decolorare galbenă în firele nominale albe sau deschise la culoare sau ca particule de gel care blochează capilarele filierei și provoacă ruperea capătului. Un mixer dinamic bine proiectat, cu flux activ prin zona de amestecare, are o distribuție mai îngustă a timpului de rezidență, reducând riscul de apariție a punctelor fierbinți și a zonelor de stagnare.

Acolo unde mixerele statice rămân adecvate

Mixerele statice nu sunt universal inferioare - există condiții specifice în care simplitatea lor este un avantaj real.

• Concentrații scăzute de aditivi cu vâscozitate similară. Când o proporție mică dintr-un aditiv bine dispersat, cu vâscozitate scăzută este amestecată într-o topitură de polimer care rulează la un debit constant, un amestecător static poate obține o omogenitate adecvată fără complexitatea unui sistem condus.
• Aplicații foarte sensibile la contaminare. Mixerele statice nu au etanșări ale arborelui sau interfețe rotative în traseul de topire. În aplicațiile în care orice risc de contaminare legat de etanșare este inacceptabil - anumite produse polimerice de calitate medicală sau de calitate optic - absența pieselor mobile este un argument valid pentru amestecarea statică.
• Linii de volum foarte mare, cu un singur produs, la debit fix. Pe o linie care rulează un produs la capacitate nominală 24 de ore pe zi, cu un purtător de masterbatch potrivit ca vâscozitate cu polimerul de bază, un mixer static dimensionat corect pentru acea condiție specifică poate funcționa în mod adecvat. Limitarea apare atunci când condițiile se schimbă.

Criterii cheie de selecție: care tip se potrivește aplicației dvs

Pentru majoritatea liniilor de filare directă topită cu culoarea masterbatch-ului sau adăugarea de aditivi funcționali - unde debitul variază, vâscozitatea masterbatch-ului diferă de polimerul de bază și standardele de calitate a firului sunt stricte - un mixer dinamic este alegerea mai potrivită. Cerința de întreținere este reală, dar este gestionabilă și depășită substanțial de avantajul consistenței calității în aplicațiile solicitante de filare.

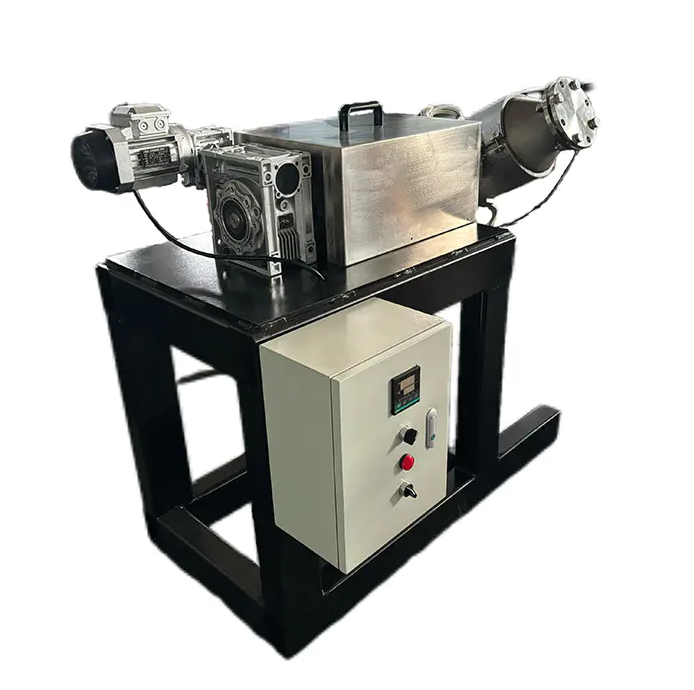

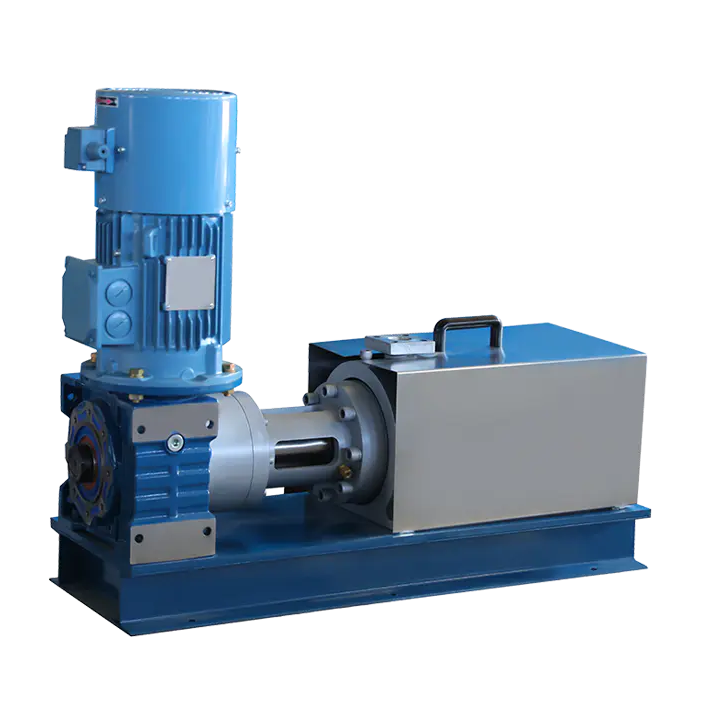

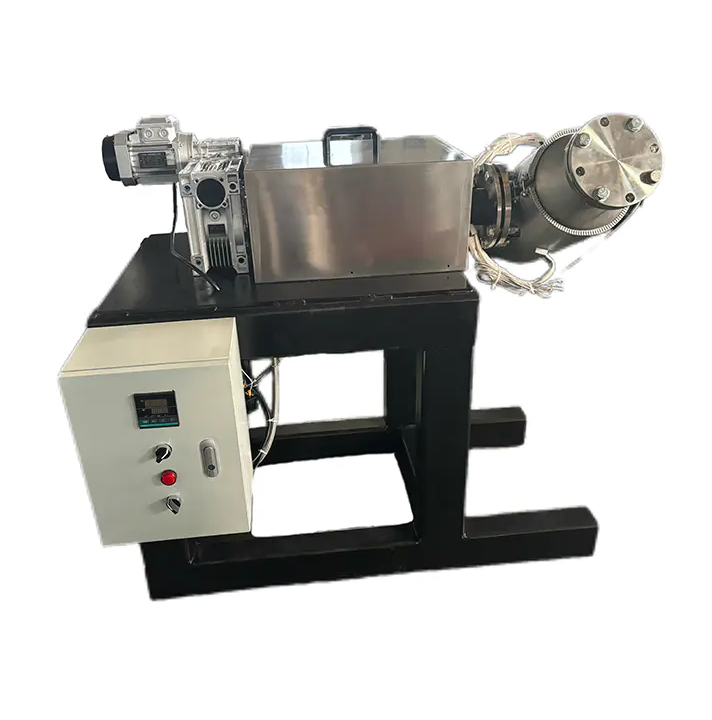

Mixerul dinamic Shengbang pentru aplicații de filare și topire a plasticului

Mixerul dinamic al lui Shengbang este un produs brevetat dezvoltat special pentru filarea fibrelor chimice și omogenizarea topiturii plastice. Acesta acoperă o gamă largă de scări de aplicații, cu valori de presiune de 5, 15, 25 și 45 MPa, diametre ale rotorului de la 25 la 300 mm și capacitate de la 0,2 la 50 L. Încălzirea este disponibilă atât în ​​configurații de încălzire cu ulei, cât și de încălzire electrică. Puterea de antrenare variază de la 15 la 160 kW cu o viteză maximă a rotorului de 50 r/min.

Dincolo de filarea fibrelor chimice, același design de mixer se aplică filmelor, cernelurilor și altor aplicații de prelucrare a polimerilor care necesită o amestecare uniformă a topiturii. Performanța este validată prin laboratorul intern de filare al Shengbang, unde comportamentul mixerului poate fi testat în condiții reale de producție cu polimerul țintă și sistemul masterbatch al clientului înainte de integrarea liniei.

Pentru specificațiile complete ale produsului și opțiunile de configurare, vizitați Mixer dinamic product page . Pentru a discuta despre aplicația dvs. specifică - tipul de polimer, intervalul de debit, raportul de adăugare a masterbatch-ului și cerințele de calitate a amestecului - contactați direct Jiaxing Shengbang Mechanical Equipment Co., Ltd..
